Breve introdu??o:
O secador de tambor rotativo HZG é um equipamento de secagem de grau profissional com ampla capacidade e opera??o contínua. A estrutura da máquina é constituída por um sistema de aquecimento, dispositivo de alimenta??o, tambor rotativo, unidade, colector de pó e uma unidade de descarga de condu??o.
O design grande e eficaz do secador industrial faz com que a unidade seja extremamente adaptável para várias aplica??es. A máquina pode remover a humidade do conteúdo com resultados incríveis, deixando o produto final com menos do que 1% de humidade, após um ciclo de secagem.
Aplica??es:
O secador rotativo é utilizado para a secagem de material de pó, granulos e outros e outras misturas especiais para indústria química, metalúrgica e de constru??o. Por exemplo, na indústria química, a unidade de secagem é usada para secar o sulfureto de amónio, sulfureto de alcalino, nitrato de amónio, ureia, etano diácido, dicromato de potássio, PVC, o dióxido de manganês, carbonato de cálcio, fosfato nítrico, fertilizantes de fosfato de cálcio-magnésio, fosfato de rocha, superfosfato simples, superfosfato concentrado, sesquicarbonato de sódio, polisfofato de sódio III, etc.

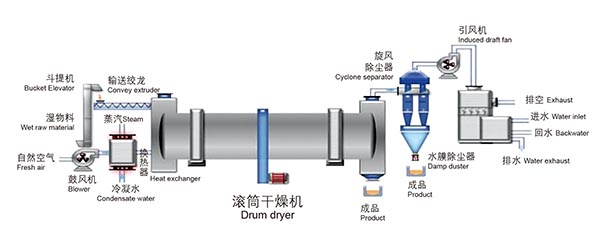

Princípio de funcionamento:
A opera??o do secador rotativo é bastante simples. O material húmido é alimentada em um dos lados do dispositivo de secagem e é agitado pelas placas que trabalham com pá dentro do cilindro. Isto espalha o material uniformemente através da área de secagem e o exp?e ao fluxo paralelo de ar quente (ou contra fluxo). A transferência de calor é acelerada por esta mistura e permite que a humidade no interior da mistura se evapore rapidamente. Durante todo o processo de secagem, as placas com pá continuam a agitar o material para que sejam uniformemente expostos ao fluxo de ar quente. No final do processo, todo o material é movido pelas placas de pá para um lado do secador onde o descarregador em forma de estrela libera o produto seco acabado.
Características:
1. Apropriado para a secagem de materiais termicamente sensíveis que requerem baixa temperatura de secagem .
2. A capacidade do secador rotativo é grande o suficiente para praticamente qualquer aplica??o de secagem e opera??o é simples.
3. Baixo consumo de energia.
4. Excelente adaptabilidade para diferentes materiais com diferentes exigências.
5. A uniformidade dos produtos acabados é notável.

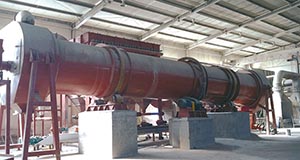

Oficina de secagem de fluorita da Henan Zhongse Dongfang Co., Ltd Amostras secas:
Tipo | Aque?a diretamente, paralelo | Aque?a diretamente, paralelo | Aque?a diretamente, paralelo | Aque?a diretamente, paralelo | Composto térmico | Composto térmico |
Material | Minério | Agente espumante HP | Escória de alto forno | Oryzalin | Fosfato térmico | Carv?o |
Capacidade de entrada (kg/h) | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
Humidade inicial (%) | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
Humidade final (%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
Tamanho médio de partícula (mm) | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
Densidade bruta (kg/m3) | 770 | 800 | 1890 | 1100 | 5500 | 750 |
Ar quente (kg/h) | 39000 | 5400 | 10750 | 9800 | 6500 | 16000 |
Temperatura de entrada de ar ( ℃ ) | 600 | 165 | 500 | 180 | 650 | 570 |
Temperatura de saída de ar ( ℃ ) | 42 | 100 | 70 | 80 | 75 | |
Tipo de aquecimento | Gás de carv?o | Vapor e aquecedor de vapor | Petróleo pesado | Combustível de carv?o para forno de ar quente | Petróleo pesado | Petróleo pesado |
Coeficiente de carregamento | 6.3 | 7 | 7.5 | 7.8 | 18 | |
Velocidade giratória (rpm) | 4 | 4 | 3.5 | 3 | 4 | 2 |
Inclina??o | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
Quantidade de placas de pá | 12 | 24 | 12 | 22 | 16 lado de fora do tambor externo : 8 no interior do tambor externo: 16 | 12 Lado de fora do tambor externo: 6 no interior do tambor externo:: 12 |
Diametro de secagem (m) | 2.0 | 1.5 | 2 | 2.3 | Tambor externo: 2 Tambor interno: 0.84 | Tambor externo: 2.4 Tambor interno: 0.94 |
Comprimento de secagem (m) | 20 | 12 | 17 | 15 | 10 | 16 |
Potência de acionamento (kw) | 22 | 7.5 | 15 | 11 | 11 | 15 |
Transportador de calor:
Ar aquecido, fumos e mais.
Parametros:
Tipo | Tambor rotativo | Inclina??o % | Velocidade de rota??o (r/min) | Potência do motor kw | Peso (T) | |
Diametro (m) | Comprimento(m) | |||||
HZG1.0-6 | 1.0 | 6 | 2-5 | 2-7 | 5.5 | 7 |
HZG1.0-8 | 1.0 | 8 | 2-5 | 2-7 | 5.5 | 8 |
HZG1.0-10 | 1.0 | 10 | 2-5 | 2-7 | 5.5 | 9 |
HZG1.2-8 | 1.2 | 8 | 2-5 | 2-7 | 7.5 | 10 |
HZG1.2-10 | 1.2 | 10 | 2-5 | 2-7 | 7.5 | 11 |
HZG1.2-12 | 1.2 | 12 | 2-5 | 2-7 | 11 | 12 |
HZG1.5-10 | 1.5 | 10 | 2-5 | 2-5 | 11 | 16 |
HZG1.5-14 | 1.5 | 14 | 2-5 | 2-5 | 15 | 18 |
HZG1.8-12 | 1.5 | 12 | 2-5 | 2-5 | 18.5 | 20 |
HZG1.8-14 | 1.8 | 14 | 2-5 | 2-5 | 18.5 | 21 |
HZG2-20 | 2 | 20 | 2-5 | 2-3 | 22 | 30 |
HZG2.2-18 | 2.2 | 18 | 2-5 | 2-3 | 30 | 34 |
HZG2.2-20 | 2.2 | 20 | 2-5 | 2-3 | 30 | 36 |
HZG2.4-18 | 2.4 | 18 | 2-5 | 2-3 | 30 | 42 |
HZG2.4-22 | 2.4 | 22 | 2-5 | 2-3 | 37 | 46 |
HZG2.8-18 | 2.8 | 18 | 2-3 | 1-3 | 40 | 75 |
HZG3-20 | 3 | 20 | 2-3 | 1-3 | 55 | 82 |
HZG3-25 | 3 | 25 | 2-3 | 1-3 | 55 | 115 |
HZG3.2-20 | 3.2 | 20 | 2-3 | 1-3 | 75 | 95 |
HZG3.5-20 | 3.5 | 20 | 2-3 | 1-3 | 75 | 109 |
HZG3.5-25 | 3.5 | 25 | 2-3 | 1-3 | 75 | 135 |
HZG3.5-30 | 3.5 | 30 | 2-3 | 1-3 | 110 | 164 |
